一、产品简介 GFNS3 系列节能型钢筋混凝土框架逆流式玻璃钢冷却塔是由机械工业部第四设计研究院与清华大学联合研制的，单格水量为800-4000mm/h,共九个规格。它具有热力性能好、电耗少、整塔稳定性好、外形美观、噪声低、施工安装周期短、成本低等特点，广泛应用于于石油、化工、冶金、发电等企业大水量的循环系统中。
1、“节能型玻璃钢冷却塔”（专利号：95395994.1）,它采用了变扭矩变极电机,使之在保证热力性能的前提下,全年耗电节能40--50%,居国内外领先水平。
2、“悬臂多跨连续梁钢筋混凝土主柱架逆流式冷却塔”（专利号：9552355.4），其特征是进风口的外侧立柱向里移1-2.5m,使气流直接进入淋水填料中，减少了进风口横梁处的涡流，并使塔的高度下降0.5-0.9m。配风均匀、冷效提高。在寒冷地区，不再会出现钢筋混凝土梁、柱的冻融损坏现象。
3、“方形逆流式冷却塔用斜梯形波填料”（专利号：9547967.2），其特征在于斜梯形波靠粘结头形成填料块，稳定性好、耐久。该梯形波高23mm，依靠安装头使片距为30mm

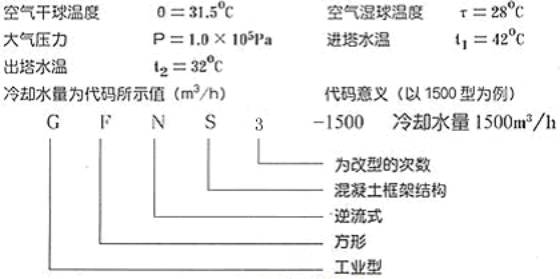

二、 设计工况及代码意义： 三、 组成及特点
1、塔体受力特点： 为钢筋混凝土框架结构，由用户负责建成。自振频率为 12HZ，运行的最大振幅0.09MM。塔体内主要受力钢件：配水管及检修梯和护栏为碳钢型材，其防腐问题是塔质量保证的一个重要环节，本厂为保证质量，所有出厂钢质构件均先进行热镀锌防腐，再刷环氧富锌漆进一步防腐处理。在正常使用条件下，经防腐处理后的钢构件使用寿命不低于20年。
2 、围护结构： 本塔围护件采用聚脂玻璃钢材料，玻璃钢产品的固化度大于 80，弯曲强度大于147Mpa，巴氏硬度大于35，结构层树脂含量为50，冷却塔的外表面上直径3-5mm的气泡在1m2范围内不超过3个，表面气泡最大直径不大于5mm，原辅助材料采用189耐水、耐老化树脂，表面采用防老化，抗紫外线性能卓越的芬兰进口彩脂。玻璃钢制品表面均匀，色泽均匀，长久使用不褪色和龟裂。经国家级权威机构检测其各项理化性能指标均达到或超过国家标准GB7190—1997的规定，玻璃钢构件保证使用受命20年
3、 风筒： 整塔采用玻璃钢材质动能回收型风 ,该风筒充分利用了气体流动均匀理论，结合工程实践和实测数据而设计，内壁曲线采用椭圆曲线，与采用直线的自然扩散型风洞相比较，消除了气流脱壁现象，避免形成涡流区，致使风筒中心负压区面积大幅缩小，出风口断面风速分布趋于均匀，经实际应用检测，该风筒动能回收值大于30%。
风筒采用压模工艺成型，外表面为含稳定剂的光滑树脂胶衣层，内表面涂树脂两遍，将压模处理保持较高光洁度以减少阻力。风筒采用 T型大端面空腹加强筋，应力集中段和连接端埋有预埋件以保证风筒整体强度，该型号风筒正常使用寿命不低于20年。
4、风机：叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料。风机气动力合理、风量大、效率高、噪声低、耐腐蚀。
5、减速机：水平卧式、噪声低、效率高、油润滑可靠、检修方便，亦有油温、振动报警装置。
6、电机：有防爆和不防爆二种。800及1000型配双速，1200型以上为三速，节能显著，称之为“节能型冷却塔”。可以通过控制柜人工或自动控制电机转速。变速电机与单速电机在天冷停机节电相比，以年计可节电双速40%，三速为50%以上，它运转管理灵活。当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温较低也可开中、低速。此时噪声可下降3-6dB（A）以上。冬季结冰时风机可开低速反转。因塔内气温高可以消冰。冬季开低速也使飘水降到急略不计的地步。周围环境不致因结冰形成污染。
7、填料： 本塔采用改性 PVC填料，该填料具有表面大，热力与阻力综合性能好等特点。该填料具有亲水增油性能好、散热系数大、耐温差变化等特点。在正常使用条件下，填料的使用寿命20年。其性能完全符合能源部NDGJ88—89“冷却塔塑料淋水填料技术规定”和DJ/T742—2001《中华人民共和国电力部冷却塔淋水填料标准》。
8、配水系统：为管式配水，采用多层流型喷头进水压力只要求在进管中心标高处有1.5m自由水头即可。
9、收水器：塔内在水管上用HC150-45偏峰型收水器，收水效果显著。在高速运行时，飘水量小于0.01%，低速时更可怱略不计。
10、进水管：冷却塔进水管见产品说明书上的图例，按平焊钢板法兰（S311/32-30）Pg=1.0×10 6 Pa加工。标出其要求，基础的钢筋出头应与钢筋混凝土框架图相匹配。水位应在-0.25～0.3mm。
11、水池：冷却塔下的水池及基础，与冷却塔钢结构件联接的预埋件等由用户负责。冷却塔生产厂只提供水池与塔的联接基础及荷载等。水位保护高度应在0.25～0.3m为好.
12、该塔的支撑结构为钢-混结构，支撑结构由冷却塔使用厂家负责制造施工，要求钢-混框架施工精度准确。以便于围护装置玻璃钢件、布水装置及风筒件的安装。冷却塔支撑结构施工完成，应按图纸及“混凝土结构工程施工及验收规范”（GB50204）验收，经验收合格后，再进行冷却塔的安装。
|
